QO-100 und Portabel-Betrieb

Ich wollte mir jetzt erstmal 1 Jahr ansehen, wie die Aktivität auf diesem neuen geostationären Satelliten ist und dann Ideen in die Realität umsetzen. Wie man jetzt selbst hören kann, ist die Aktivität ausreichend, um den Versuch zu wagen. Auch von anderen Bergfunkstationen aus dem Vereinigten Königreich las ich, dass sie schon Bergfunk-Aktivierungen via Es’hail-2 / QO-100 machten.

Es gibt so viele verschiedene Konfigurationen, um über diesen Satelliten qrv zu werden, dass man (ich) schon die Qual der Wahl hat. Also muss erstmal gesammelt werden: was will ich?

  • die Station muss ohne Computer laufen (Rucksack-Portabel)
  • die Station muss auf 12V laufen (LifePO Batterie, 12V)
  • die Station muss genug Sendeleistung haben, um QO-100 auch mit einer kleinen Antenne sicher zu erreichen
  • Selbstbau mit SMD-Dingens-Bauteilen tue ich mir in meinem Alter nicht mehr an 🙂
  • am besten alles aus einem Guss.

Erste Empfangsversuche

Schon 2019 habe ich mir einen LNB und einen SDR Stick mit notwendigen Kabeln und Stromversorgung besorgt. Empfangsversuche schlugen alle fehl. Ich will das gar nicht weiter ausweiten, aber da kam schon Frust auf.

DX-Patrol

Im Februar 2020 fasste ich dann den Entschluss: Jetzt oder nie und entschied mich für die komplette Transverter-Line von DX Patrol aus Portugal. Bäng – da funkte Corona dazwischen und Europa versank im Lockdown. DX Patrol konnte nicht liefern, weil auch China im Lockdown war und keine Gehäuse liefern konnte.

Über verschiedene Händler habe ich dann doch die Geräte zusammenbekommen. Erste Empfangsversuche aus dem Garten: Fehlanzeige. In der Betriebsanleitung zum Empfangsconverter  steht: Empfang der lower Beacon auf 145.550. Wie sich herausstellt ist die Bake aber auf 145.500. Das hat einige Zeit gedauert, das herauszufinden. Übrigens steht noch immer auf der Websteite: Model Blue Issued after 20-October-2019: 28.550Mhz, 144.550Mhz, 432.550Mhz, 1296,550Mhz ( lower beacon Frequency). Verstehe ich nicht, wieso das nicht geändert wird.

Lorenz, DL6NCI, der mir mit seiner Erfahrung unterstützend zur Seite stand, hat dann das Setup getestet. Die Frequenzstabilität des Empfangskonverters war doch ein wenig unbefriedigend. Zwar ist ein TCXO eingebaut, aber wenn der kalte Wind um den LNB zieht, kommt es zu solchen Effekten:

GPSDO

Abhilfe schafft ein GPSDO. Ein GPS synchronisierter Quarzoszillator. Lorenz benutzt dazu ein Gerät von Leo Bodnar, die „Mini Precision GPS Reference Clock“. Dazu gibt es dann aber noch ein weiteres Problem: auch der Upconverter will mit einem GPSDO-Signal versorgt werden.

OCXO von BG7TBL

Zwei GPS? Oder diesen Verteiler benutzen? Da man noch mehr Geräte mit einem stabilen 10MHz Signal versorgen könnte, entschied ich mich für dieses Gerät. Vom Preis her machte es kaum einen Unterschied. Allerdings war ich doch ein wenig über die Größe und das Gewicht überrascht. Das war jetzt nicht ganz so optimal für den Portabel-Betrieb.

Helixantenne von DC8PAT (DO8PAT)

Auf der HAM Radio online 2020 stellte Patric, DC8PAT ex DO8PAT, in seinem Beitrag „QO-100 für Einsteiger“ seine Helix-Sendeantenne vor. Diese Antenne steckt man einfach auf den LNB auf. Optimal und gleich angeschafft.

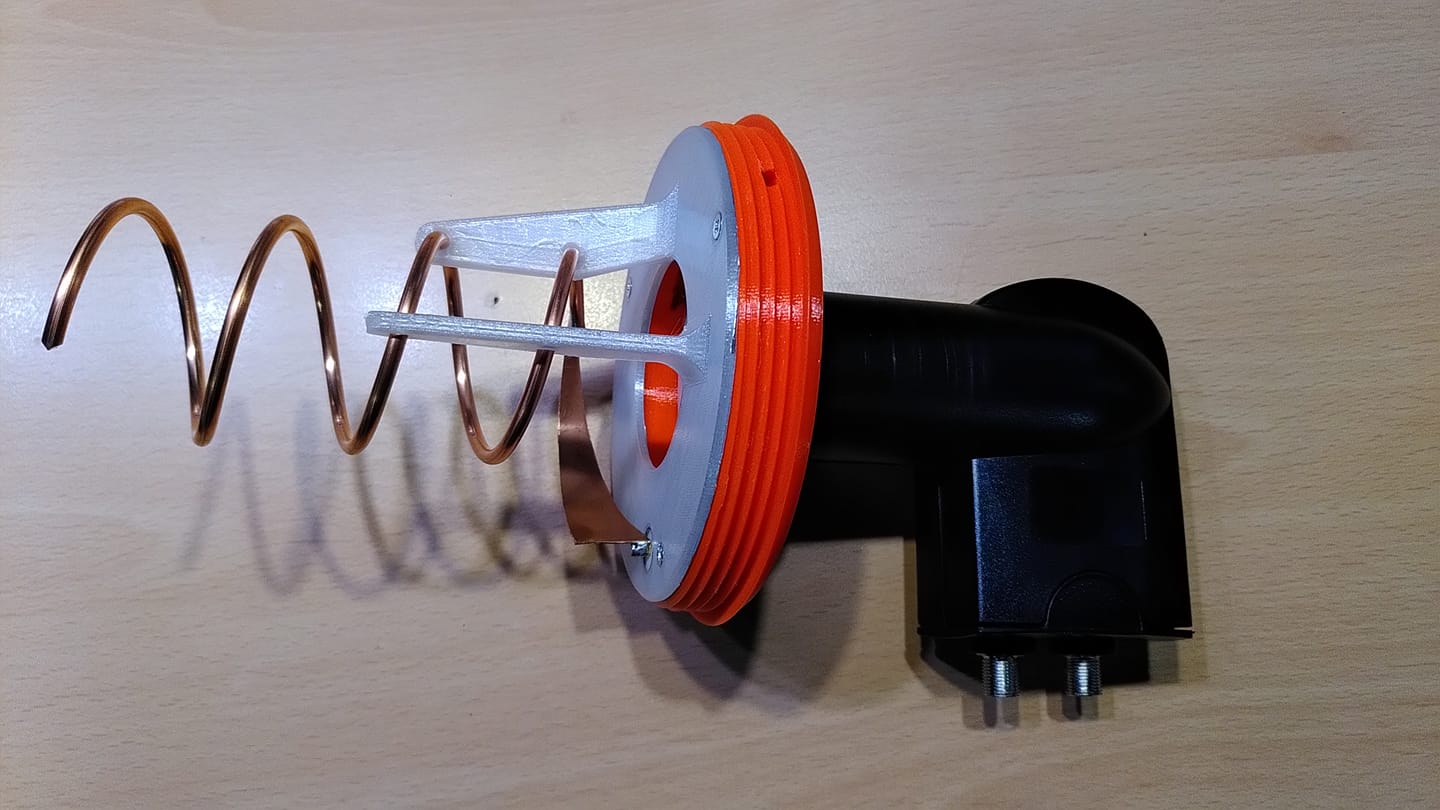

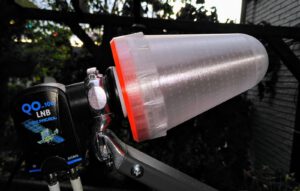

2,4 GHz Helix-Antenne für QO-100 Uplink auf den LNB aufgesteckt

Android App zum Finden von QO-100

In einem weiteren Beitrag der HAM Radio online 2020 zu einer QO-100 Expedition in das südliche Afrika stellte OM Charly, DK3ZL, eine App vor, mit der man hervorragend den Satelliten am Himmel findet und damit sehr leicht seine Antenne ausrichten kann. Das klappt wirklich hervorragend. Nach dem ersten Ausrichten der Schüssel höre ich meistens schon die Bake und dann muss nur noch ein wenig optimiert werden: Der „Satellite Pointer“ im Google Play Store

PA optimieren

79°C bei Ruhestrom

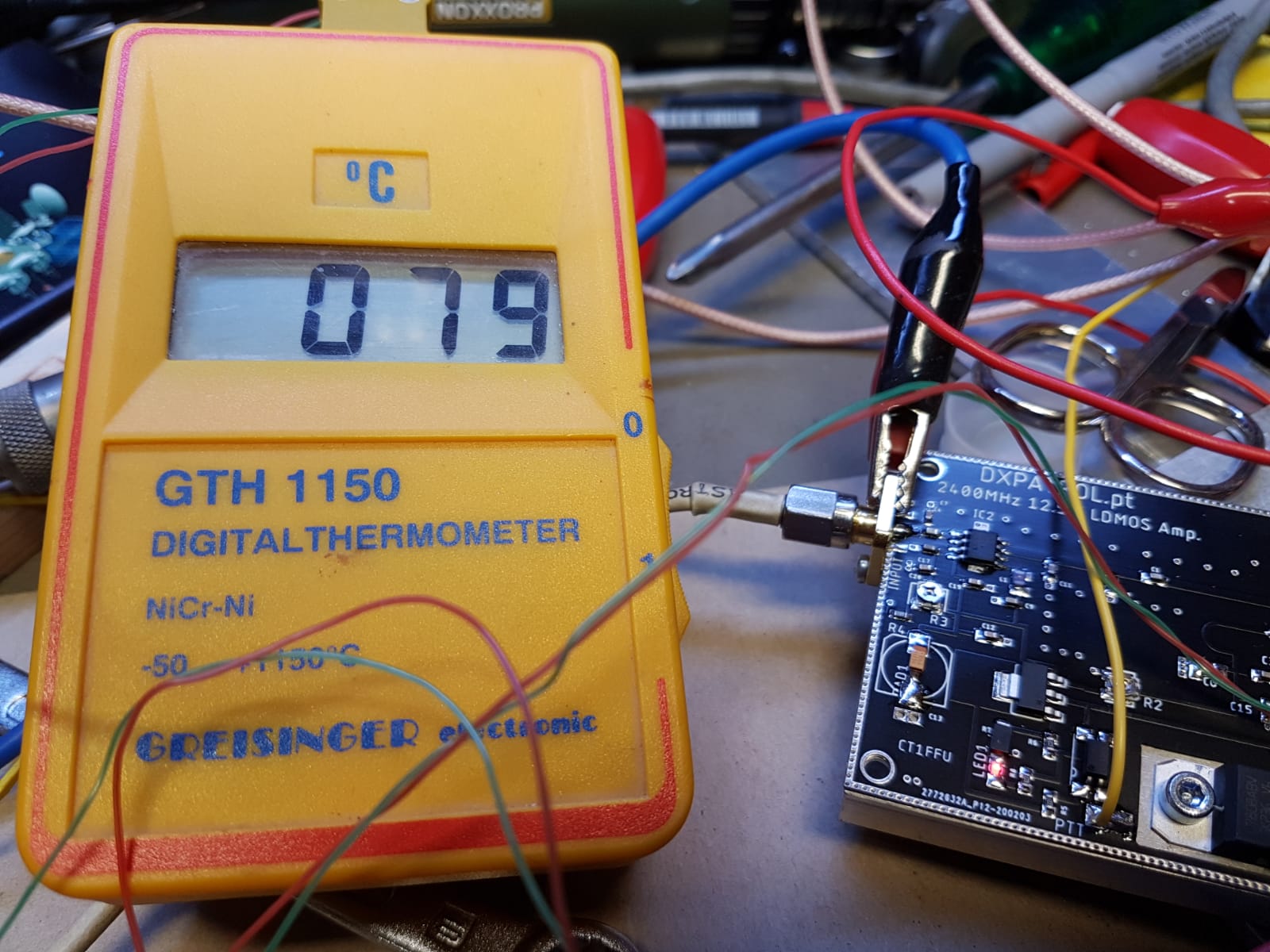

Satte 79°C hat Lorenz an der Endstufe bei Ruhestrom gemessen. Neben einem Gehäuse muss die Endstufe auch noch mit einem fetten Kühlkörper versehen werden. Dann hat Lorenz dankenswerter Weise auch noch ein paar SMD Teile ausgetauscht, die den Eindruck machten, sie hätten einen Feinschluss

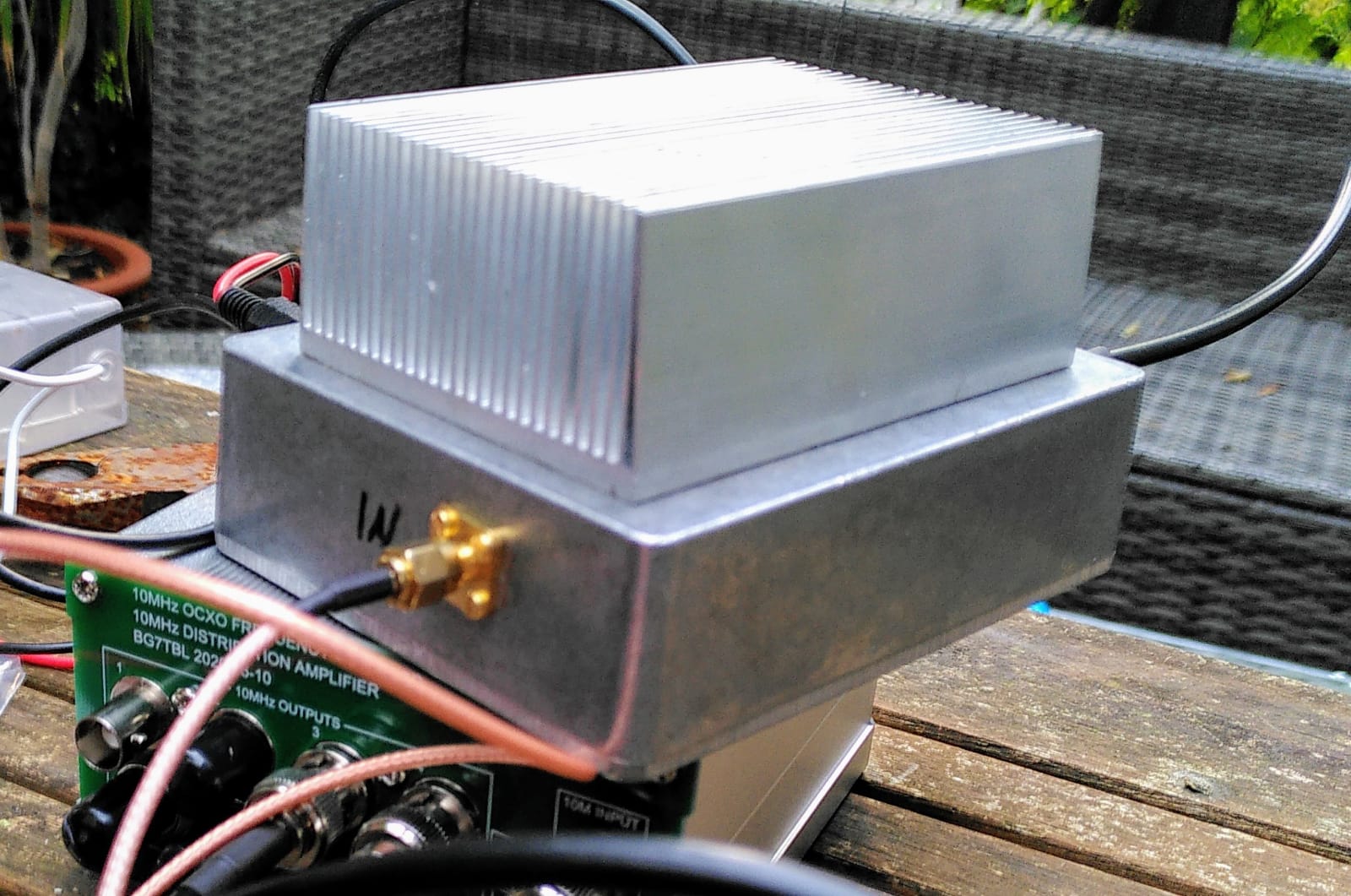

2.4GHz PA im Gehäuse

Erster Test

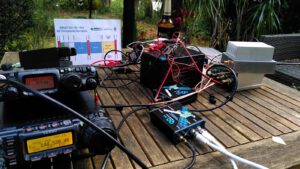

Da auf unserem Grundstück Richtung Süden viele hohe Bäume stehen, musste erstmal ein passender Standort gefunden werden. Am besten und am bequemsten ging es auf der Terrasse. Trotz der abenteuerlichen Verdrahtung kamen mit einem 95cm Spiegel die ersten QSOs ins Log. Getestet habe ich noch mit zwei Transceivern, einer für RX, einer für TX. Durch das GPSDO waren die Frequenzen aber so stabil und genau, dass eigentlich nur ein TRX notwendig ist, ohne dass man sich eine Shift merken muss. Die ersten CW QSOs kamen ins Log!

Adapter, Kabel, Kabel Kabel, …

Nun muss alles auch vorverdrahtet noch in einem passenden Kunststoffkoffer Platz finden, sodass bei einer Aktivierung das Setup nicht zu lange dauert.  Das GPS muss immer zuerst synchronisieren, sonst gibt es keinen „lock“ bei den Konvertern. Dazu dann noch die Ein-/Aus-Schalter



eingebaut …

Erste Aktivierung

Damit die erste Aktivierung keine Pleite wird, bin ich mit meinem größten Spiegel auf einen sogenannten Drive-On-Berg im Wiehengebirge gefahren und habe die Station auf dem Venner Berg, DA/NI-096, aufgebaut. An Gegenstationen hat es nicht gemangelt.  Der Berg wurde erstmal mit 4 CW QSOs qualifiziert und dann habe ich es mal gewagt, auf SSB umzuschalten. Das klappte nach ein paar CQ-Rufen auch ausgezeichnet. Von einigen Besuchern am Aussichtsturm wurde ich angesprochen, ob ich dort Fernsehen schauen würde 🙂

Station am Venner Turm, DA/NI-096 (JO42BJ)

Erste Rucksack-Aktivierung

Im Test zu Hause konnte ich mit einem wesentlich kleineren Spiegel (58cm) einige QSOs fahren. Darum wollte ich jetzt eine richtige Portabel-Aktivität wagen. Ziel war der nur gut 2km entfernte Piesberg mit der Referenz DM/NS-108.  Den Spiegel konnte ich einfach hinten an den Rucksack hängen, aber das klapperte dann doch ein bisschen. Nun – „there always something to improve“, wie ein Funkfreund immer so schön sagt. Auch hier kamen problemlos die notwendigen 4 QSOs für die Bergpunkte ins Log plus einem Bonus-QSO mit meinem OV-Kollegen Felix, DL5XL.

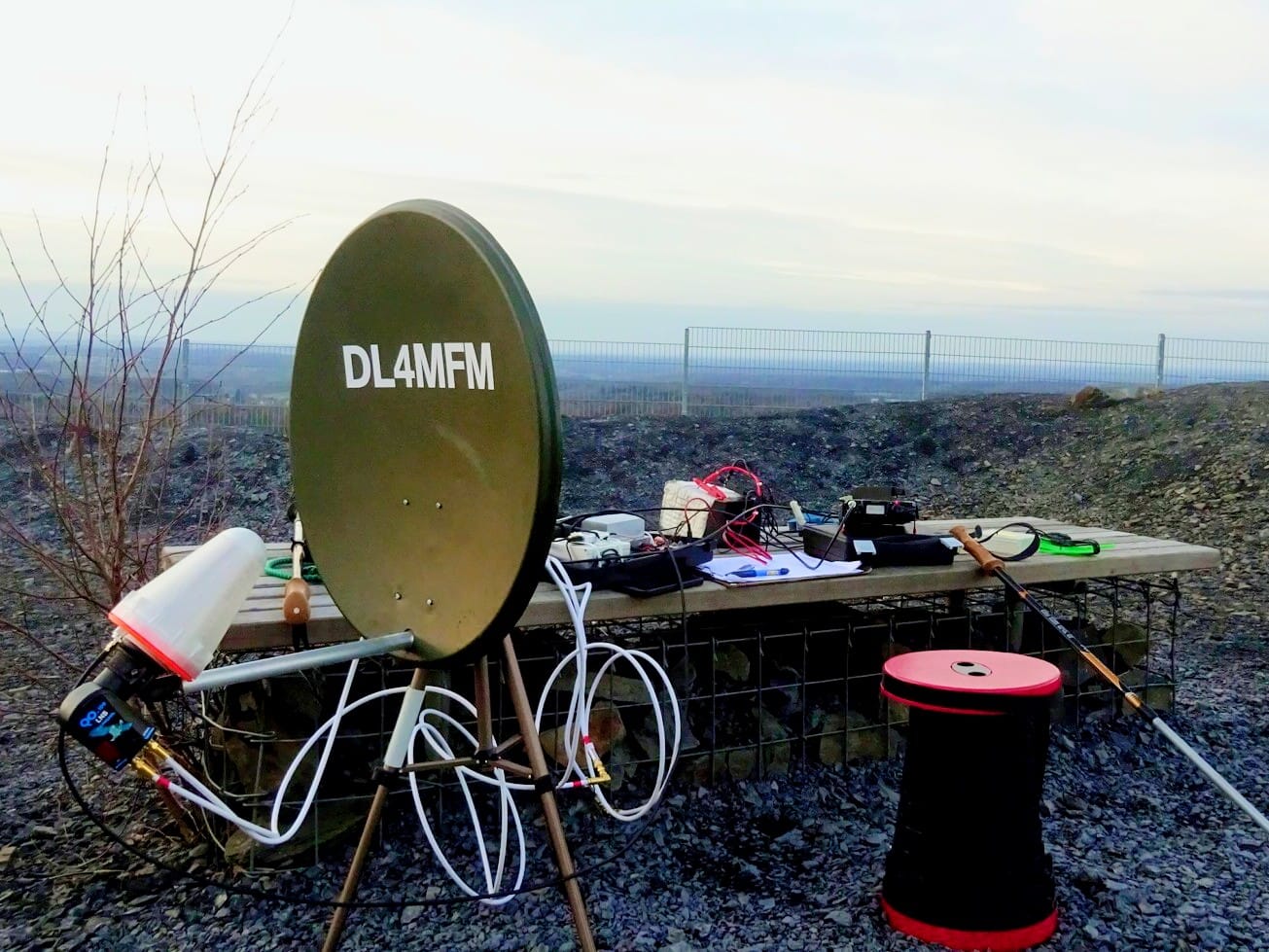

Piesberg (DM/NS-108, JO42AH)

July 2018 Activity Contest

Summit Activation #580
DM7N, DM/NS-108 Piesberg 194m asl
WX: sunny, 28°C
TRX: 50W, 7 ele DK7ZB

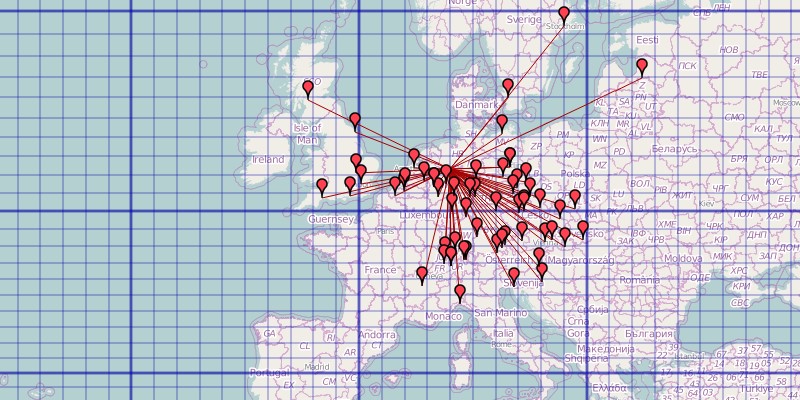

QSO Map

Daten von OpenStreetMap – Veröffentlicht unter ODbL
Seine QSO-Map kann man sich hier erstellen. Einfach das ADIF-Log hochladen.

Ausgezeichnete Ausbreitungsbedingungen haben viele „exotische“ Stationen in Logbuch gebracht. Die von mir gearbeiteten LA-Stationen (Norwegen) hätte man sicher auch mit einem Handfunkgerät erwischt. Dazu konntze ich noch Jörg, DO1DJJ/P auf dem 469m hoehen Hofberg (DA/RP-346) und Pom, DP9X, auf dem 496m hohen Köterberg loggen.

Hier zwei Beispiele vom 03.07.2018, ich habe die Stationen für das Video noch einmal mit meinem eigenen Call gearbeitet. Solch condx gibt es ja auch nicht jeden Tag …

worked DXCC

23cm Aktivierungen im Mai 2018

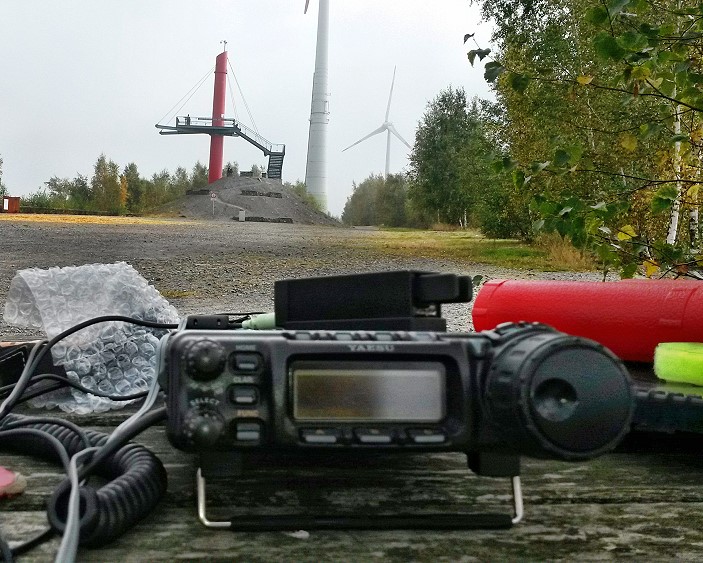

Aussichtsturm Piesberg – die „winzige“ Antenne ist kaum zu entdecken

23cm ist reichlich stressbefreit. Wem 70cm schon zu langweilig ist, sollte mit 23cm erst gar nicht anfangen. Hier muss man richtig zittern, seine 4 QSO für die GMA-Bergpunkte  zusammenzubekommen.

Seit langer Zeit kam wieder mein „Papagei“ zum Einsatz (Voice-Keyer von DH8BQA). Während der „Papagei“ CQ ruft, kann man gemütlich eine Tasse Kaffee trinken oder diverse Spotting-Sites nach weiteren 23cm Aktivierungen absuchen.

28 ele Yagi für 1296 MHz
FT-817 mit DB6NT 28/1296 Transverter+ 25W PA
Der leider gesperrte Hermannsturm, Dörenberg DM/NS-036
also muss die Antenne neben dem Turm aufgestellt werden

Neben DB0LTG (Entfernung 129km JO42AE<>JO31TB) konnte ich auch noch gut DB0XY (Entfernung 164km JO42AE<>JO51EU) empfangen. Ein Sked mit SK7MW ist leider gescheitert. Zwar konnte ich die Telegrafie-Signale von SK7MW ausreichend hören, aber meine Station war nicht stark genug, das Radar-QRM bei SK7MW zu durchbrechen.

Auf der Webseite von SK7MW ist zu lesen, dass dort ein 3,7m Parabolspiegel und 1KW Ausgangsleistung benutzt wird.

Von vielen QSOs ist man auf 23cm jedenfalls nicht erschöpft 😉
23cm QSO Map, 05/2018

Daten von OpenStreetMap – Veröffentlicht unter ODbL
Seine QSO-Map kann man sich hier erstellen. Einfach das ADIF-Log hochladen.

January 2018 144MHz Activity Contest

Summit Activation # 552

QSO Map 02-JAN-2018

The conditions were very bad, I received DB0HRF (Beacon Feldberg/Taunus, DM/HE-003) with max S1 at Piesberg. Made a rag chew with some local HAM radio friends and closed after 30 minutes the station.

More Activities in the Ore Mountains Summer 2015

We have another seven mountains activated during the summer holidays in the Ore Mountains (Erzgebirge, Krušné hory).
At Auersberg (DM/SX-002) I met Tom, DL1DVE, and Micha, DL3VTE, for a joint activation on Shortwave, 2m and 70cm. It was funny and chaotic working in the SBW (Sächsischer Berg Wettbewerb). That is a local summit program for activators and chasers in Saxonia only.
During the July VHF Contest from OL/KA-004 drew on a heavy thunderstorm so I had to go into a shelter. The NAC from Klínovec was not good, only a few 2m contacts. But many stations on shortwave came into the logbook, despite that it was so late in the evening.

dlNoch weitere sieben Bergreferenzen haben wir im Erzgebirge aktiviert. Auf dem Auersberg kam es zu einer gemeinsamen Aktion mit Tom, DL1DVE, und Micha, DL3VTA, auf Kurzwelle, 2m und 70cm. Es war ein bisschen chaotisch im SBW (Sächsischer Bergwettbewerb). Alle reden durchenander, eigentlich hat man den EIndruck, man weiß überhaupt nicht wer da mit wem funkt, aber zum Schluss passt wohl alles im Logbuch. Sehr gewöhnungsbedürftig.

Während des UKW-Contests vom Hubertky (OL/KA-004) kam es zu einem schweren Gewitter, sodass ich nach wenigen QSO in eine Schutzhütte flüchten musste. Der NAC vom Klínovec (OK/KA-001, der höchste Berg im Erzgebirge) war nicht so erfolgreich wie von zu Hause im Osnabrücker bergland. Nur wenige UKW QSO konnte ich machen, mangels Gegenstationen, dafür kamen auf Kurzwelle umso mehr Stationen ins Log, trotz, dass es schon so spät am Abend war (Bergfunk nach 20 Uhr ist schon eher ungewöhnlich).

  • 04-07-2015 DM/SX-002 Auersberg
  • 05-07-2015 OL/KA-004 Hubertky
  • 07-07-2015 OK/KA-001 Klínovec
  • 10-07-2015 OK/KA-003 Meluzína
  • 13-07-2015 OK/KA-005 Plešivec
  • 14-07-2015 DM/SX-004 Bärenstein
  • 15-07-2015 DM/SX-001 Fichtelberg






Bullshead Hiking Trail

Summit Activation #465

Der Bullenkopf V5/HA-005 - 1550m - JG85EU
Der Bullenkopf V5/HA-005 – 1550m – JG85EU
Bullshead Trail
Bullshead Trail

Die erste Bergaktivierung führte mich über den „Bullshead Hiking Trail“ zum Bullenkopf. Durch die Regenfälle der letzten Tage war der Wanderweg teilweise matschig oder aber, durch den Lehmboden, rutschig wie Glatteis. Auch musste ich ein wasserführendes Rivier durchqueren, etwa knietief. Angesichts der Hitze machte das nicht so viel aus. Nur der glitschige Lehmboden zollte seinen Tribut: die Hose musste zum Trocknen in die Dornenbüsche gehängt werden.

Tsondab Rivier
Tsondab Rivier

after the crossing :)
after the crossing 🙂

Der ansonsten sehr gut markierte Wanderweg verliert sich hier im Rivier und so musste ich die Wanderung durch das dornige Buschland fortsetzen bis ich schließlich nach ein paar hundert Metern wieder auf den Wanderweg traf. Am Bullenkopf angekommen ging es gleich steil hinauf. Bei ungewohnten weit über 30°C im Januar erstmal sehr mühsam. Die letzten Meter bis zur Bergkuppe hätte man klettern müssen, aber zum Glück befand sich eine schattenspendende Höhle, die Buschmannhöhle, schon in der Aktivierungszone.

enter the activation zone
enter the activation zone

tuning the MP-1 antenna
tuning the MP-1 antenna

Die Bänder waren, wie schon an den Tagen vorher, nahezu tot. Die MP-1 Antenne stimmte ich auf 28 MHz ab und überließ der CQ-Automatik meines Code Cubes die Arbeit.

view into the valley
view into the valley

another group of hikers - but no radio
another group of hikers – but no radio

Mangels Handy-Empfang konnte ich auch keine SMS zum GMA-Server absetzen oder per WhatsApp bescheidsagen: ich bin da. Plötzlich meldete sich eine Station und das erste QSO war mit HA8JP (Ungarn) im Log. Dennoch dauerte es 10 weitere Minuten bis sich SP2CQF aus Polen meldete. Nach weiteren 10 Minuten schien sich das Band zu öffnen und es kamen Schlag auf Schlag knapp 40 Verbindungen (QSOs) zustande. Alles DX (long distance), alles Europa. Das war ein super Start und so konnte ich zufrieden den Rückweg antreten.

managing the pile-up
managing the pile-up

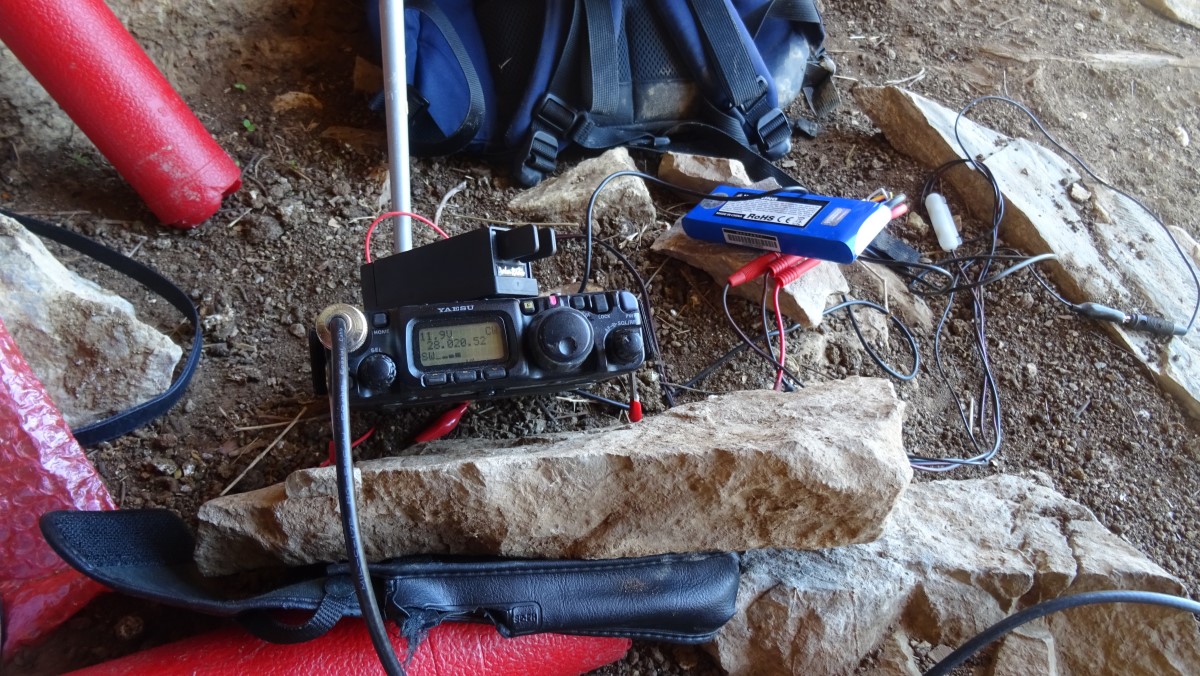

the transceiver in the cave
the transceiver in the cave

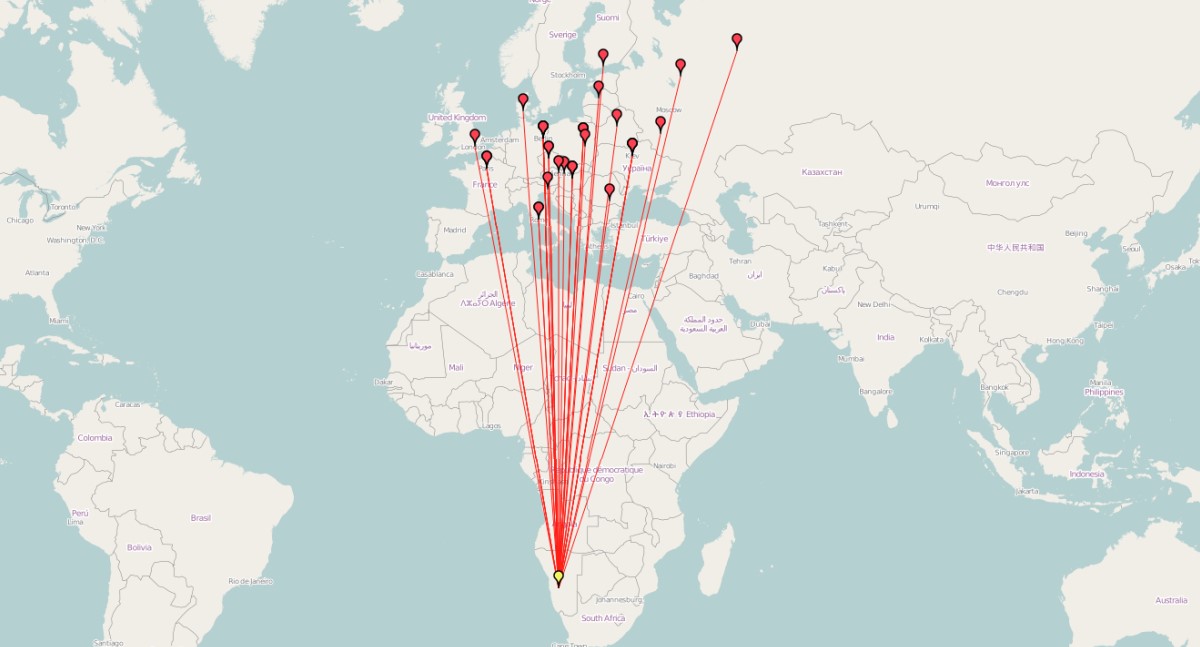

all contacts to Europe
all contacts to Europe
eQSLs
eQSLs



2 Bergaktivitäten vom Piesberg; über 100 QSO

Summit-Activation #455 + #456

Always a fascinating few
Always a fascinating few



Activation 14-Sep-2014
Activation 14-Sep-2014

Activation 20-Sep-2014
Activation 20-Sep-2014

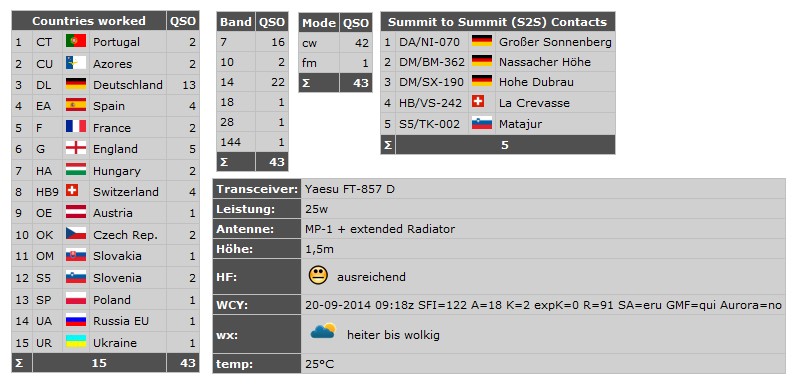

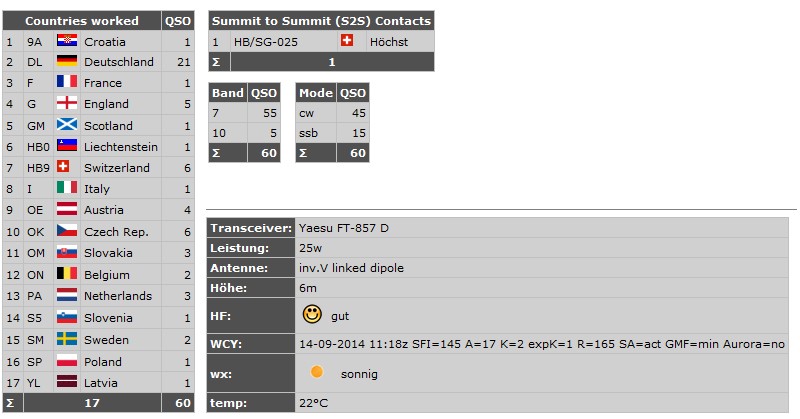

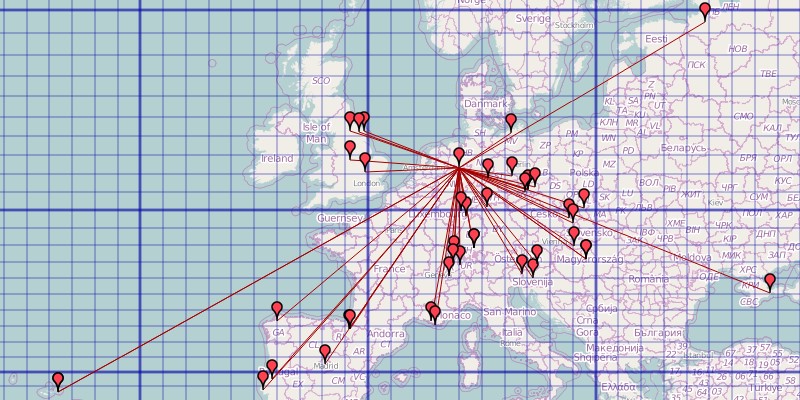

Activation 14-Sep-2014; Results
Activation 14-Sep-2014; Results

Activation 20-Sep-2014; Results
Activation 20-Sep-2014; Results

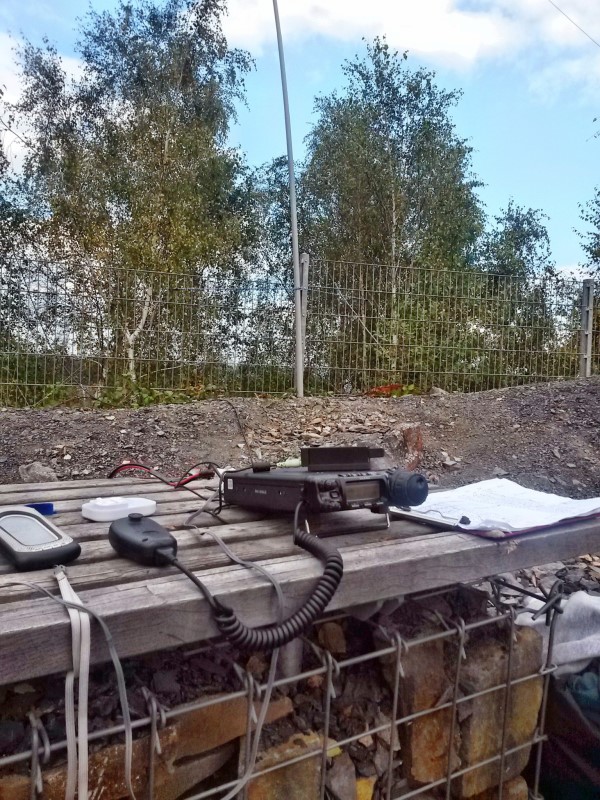

Sunny weather on 14-Sep; FT-857 and Linked Dipole
Sunny weather on 14-Sep; FT-857 and Linked Dipole

Roger, F5LKW, received me in South France

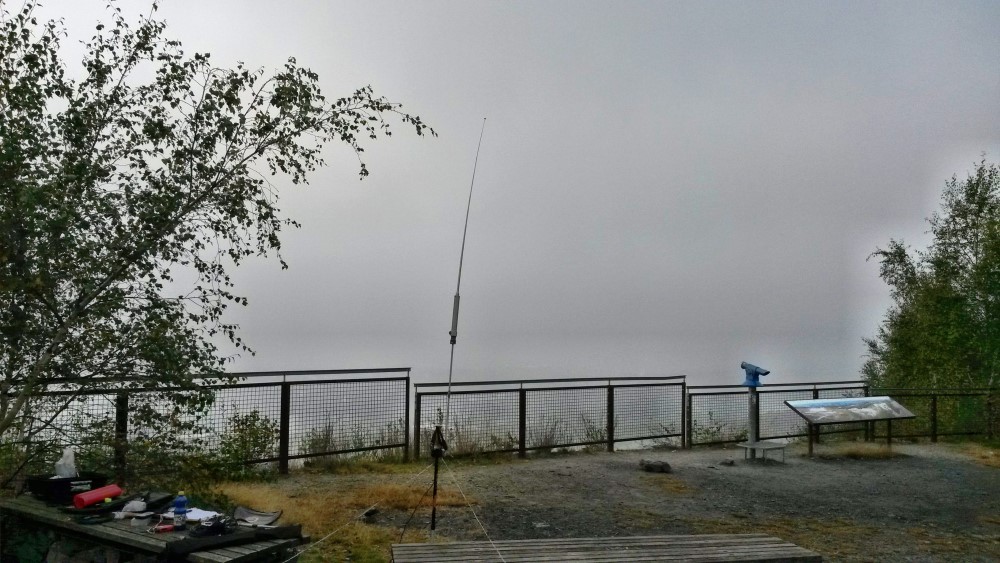

Fog on 20-Sep, no outlook,  FT-857 with MP-1
Fog on 20-Sep, no outlook, FT-857 with MP-1






eQSLs for this activations, always welcome
eQSLs for this activations, always welcome



Blue Sky; no interferences from the windmill
Blue Sky; no interferences from the windmill

and an operation in the fog
and an operation in the fog






RBN Spots - nice distances, until South Africa (Namibia) and North America reached my signal
RBN Spots – nice distances, until South Africa (Namibia) and North America reached my signal

SE4X/p – S2S – F5LKW/p

Summit-Activation #447

View from Rännberg
View from Rännberg


Thanks Roger, F5LKW, for this nice video.

Operation Site
Operation Site

RBN Spots
RBN Spots
APRS Track
APRS Track

  • Event: SOTA-, GMA-, WWFF-Activation from Rännberg SM/VL-005 (SMFF-1723), Värmland
  • Station: Yaesu FT-817-ND, 5W
  • Antenna: MP-1 coil + linked radial + U.S. Army folding radiator
  • WX: sunny, 22°C
  • HF Condx: fair
  • DK0WCY: 26 Jun 11:18 SFI=97 A=15 K=3 ExpK=3 R=52 SA=qui GMF=qui Auora=no
  • Time: 1100z – 1200z
